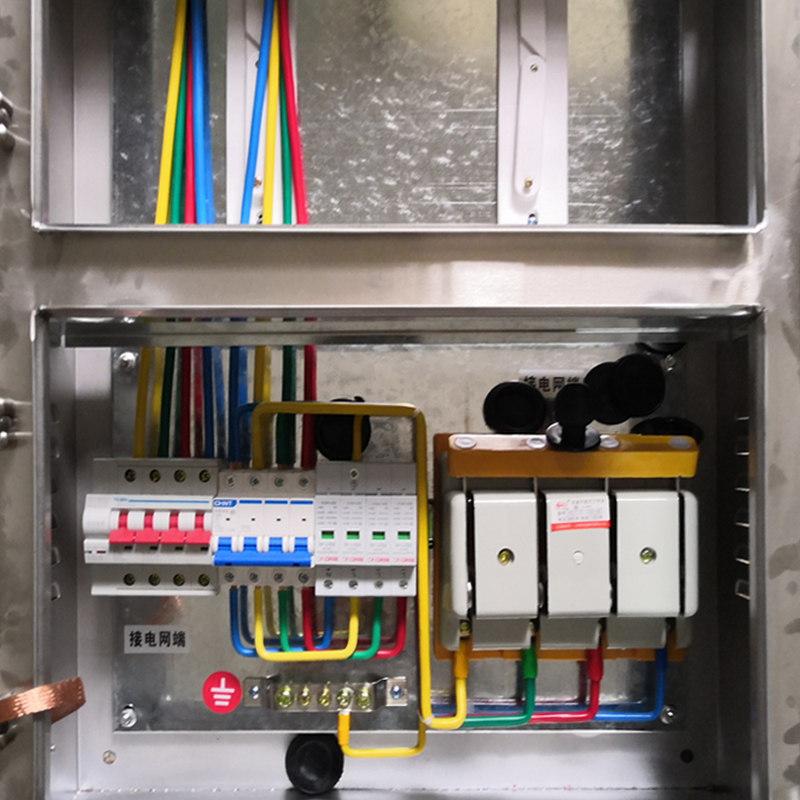

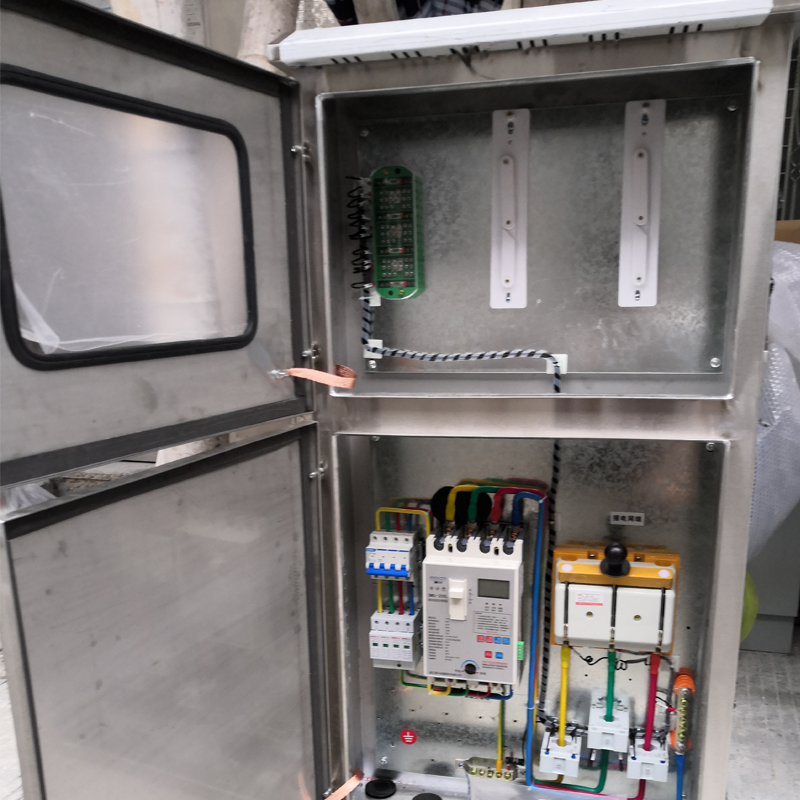

光伏并网箱
光伏并网箱是用于在用户场地附近建设的光伏电站，运行方式以用户全额上网；为了最大限度的保护系统安全运行，确保逆变器与市电电网的安全协调，提高系统可靠性及电能计量而设计的光伏并网配电箱。该产品具有防护等级高，使用寿命长，安装操作方便等特点。其功能有隔离保护，过载保护、短路保护、浪涌接地保护、过欠压保护及恢复后重合、发电电能计量等。
电气技术参数：
技术参数 | |||||
型号 | YK3KW | YK5KW | YK6KW | YK8KW | YK10KW |
额定功率 | 3KW | 5KW | 6KW | 8KW | 10KW |
额定电压及频率 | 220V AC/50HZ | ||||
输入路数（N） | 1路 | ||||
输入断路器控制 | 有（品牌可选） | ||||
交流输出 | 1路 | ||||
总输出断路器控制 | 并网开关专用（品牌可选） | ||||
总输出防雷保护（选配） | 有（品牌可选） | ||||
常规数据 | |||||
参考尺寸（mm） | 380*535*160 | ||||
参考重量（kg） | 10~15（根据要求定制化） | ||||
安装尺寸（mm） | 380*535*160 | ||||
箱体材质 | 304不锈钢/201不锈钢喷塑/ABS | ||||
安装方式 | 壁挂安装 | ||||
进出线接口 | 电缆接头PA66，IP68 | ||||
防护等级 | 室外IP65 | ||||
使用海拔（m） | ≤3000m | ||||
耐盐雾 | 盐雾试验336小时（可定做盐雾试验500小时的产品） | ||||
工作温度（°C） | 环境温度：-30°C～+50°C；储藏温度：-40~+70°C；湿度：0-95%，无凝霜，无腐蚀性气体场所 | ||||
安全 | |||||
汇流线缆 | 光伏专用上上线缆 | ||||
绝缘电阻 | ≥1KΩ/V | ||||
电气间隙/爬电距离 | ≥10mm/≥12.5mm | ||||
保护功能 | |||||
断路器分断能力 | 微型断路器7.5KA（415V以下） | ||||
交流防雷防电电流 | 有，In:20KA.Imax:40KA,Up:≤1.5KV | ||||
短路保护 | 有 | ||||
过欠压保护 | 自动重合闸/自复式过欠压 | ||||
